Lorsqu’un chauffe-eau fonctionne, de petites quantités d’eau peuvent s’évacuer par le groupe de sécurité, ce qui surprend souvent les occupants. Mal raccordé ou absent, le siphon peut entraîner odeurs, écoulements visibles ou défauts d’évacuation. À quoi sert-il vraiment et pourquoi est-il important ? Cet article explique son rôle, son fonctionnement et les erreurs à éviter lors de l’installation.
À quoi sert un siphon de chauffe-eau ?

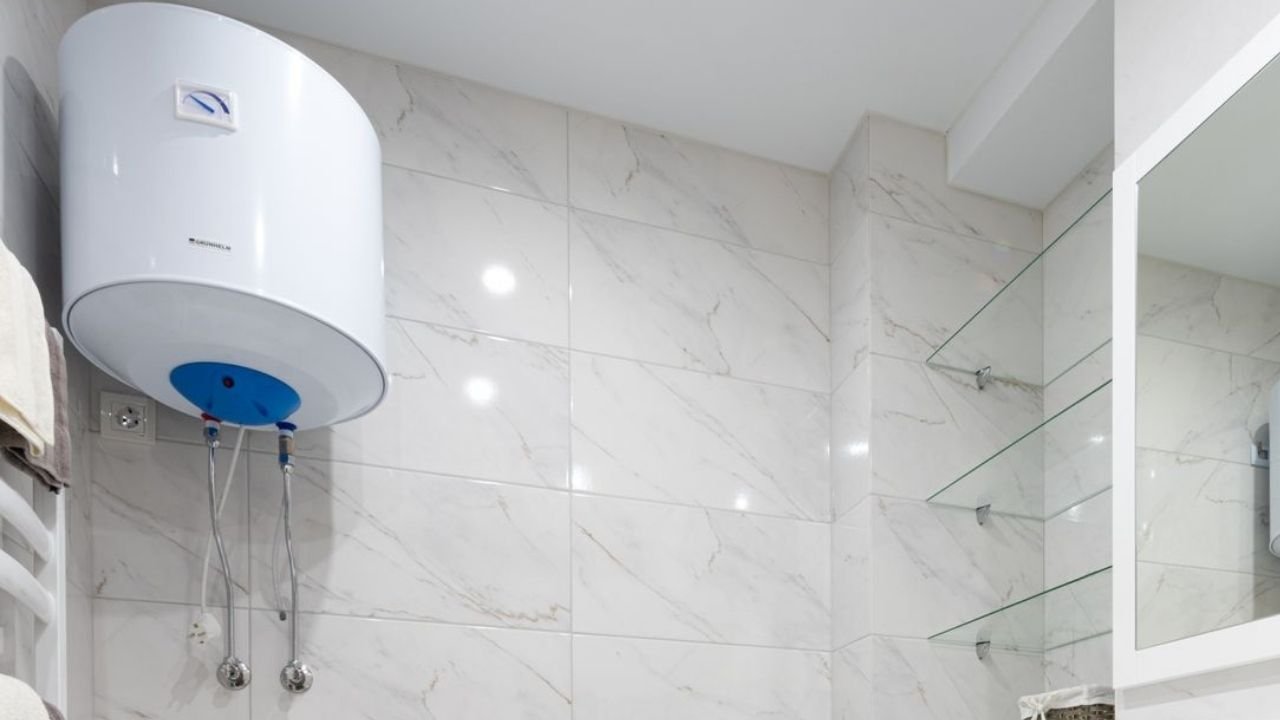

Le siphon de chauffe-eau est un accessoire installé sous la sortie du groupe de sécurité. Son rôle principal est de recueillir l’eau évacuée par ce dernier et de la diriger vers le réseau d’eaux usées, sans qu’elle ne s’écoule directement au sol.
Il ne faut donc pas confondre le siphon avec le groupe de sécurité. Le groupe de sécurité agit directement sur le circuit hydraulique du ballon : il protège notamment le chauffe-eau contre une pression excessive. Le siphon intervient ensuite, uniquement pour assurer l’évacuation de l’eau rejetée.
Comme un siphon de lavabo ou d’évier, le modèle destiné au chauffe-eau comporte une garde d’eau. Cette petite quantité d’eau restant dans le siphon forme une barrière hydraulique qui limite les remontées d’odeurs provenant des canalisations d’eaux usées.
Le siphon remplit ainsi plusieurs fonctions :
- récupérer les écoulements du groupe de sécurité ;
- conduire cette eau vers une évacuation adaptée ;
- éviter les écoulements sur le sol ou dans le local ;
- empêcher les mauvaises odeurs de remonter par la canalisation ;
- permettre de constater visuellement certains écoulements du groupe de sécurité.
Le siphon ne sert en revanche ni à réduire la pression du ballon ni à arrêter une fuite. Si de l’eau s’écoule anormalement du groupe de sécurité, supprimer ou modifier le siphon ne résoudra pas la cause du problème.
Comment fonctionne le siphon du groupe de sécurité ?
Pour comprendre le fonctionnement du siphon, il faut d’abord revenir sur celui du ballon. Lorsque l’eau contenue dans un chauffe-eau à accumulation monte en température, elle se dilate. Dans un volume fermé, cette augmentation de volume provoque une hausse de pression.
Le groupe de sécurité, installé sur l’arrivée d’eau froide du chauffe-eau, comporte une soupape destinée à empêcher une surpression dangereuse. Lors de la chauffe, celle-ci peut donc laisser s’échapper une petite quantité d’eau. Un goutte-à-goutte pendant cette période constitue généralement un phénomène normal.
Cette eau tombe dans le siphon placé sous le groupe de sécurité, puis rejoint la canalisation d’évacuation. Le raccordement doit permettre un écoulement correct, notamment lors d’une vidange où le volume d’eau à évacuer est beaucoup plus important.
Le siphon joue également son rôle lorsque le chauffe-eau est vidangé. L’eau évacuée par le groupe doit alors pouvoir rejoindre le réseau sans provoquer de débordement.
Un point mérite toutefois une attention particulière : un écoulement permanent ou important n’est pas à considérer automatiquement comme normal. Si le groupe de sécurité coule continuellement, y compris lorsque le ballon ne chauffe pas, il peut notamment s’agir d’une pression d’alimentation trop élevée, d’un dépôt de tartre ou d’un groupe de sécurité défectueux.
Pourquoi installer un siphon sous un chauffe-eau ?
L’eau rejetée par un groupe de sécurité n’est pas exceptionnelle : elle fait partie du fonctionnement normal d’un chauffe-eau à accumulation. Prévoir son évacuation dès l’installation permet donc d’éviter plusieurs désagréments.
Évacuer proprement l’eau de dilatation
Sans raccordement adapté, chaque cycle de chauffe peut entraîner des gouttes d’eau sous le ballon. À terme, cette humidité peut laisser des traces, détériorer certains revêtements ou favoriser l’apparition de moisissures dans un espace mal ventilé.
Le siphon canalise ces rejets directement vers les eaux usées.
Éviter les remontées d’odeurs
Raccorder directement le groupe de sécurité à une canalisation d’eaux usées sans dispositif approprié peut favoriser la remontée d’odeurs. La garde d’eau présente dans le siphon crée une séparation entre l’ambiance du local et le réseau d’évacuation.
Cette fonction devient particulièrement importante lorsque le chauffe-eau se trouve dans un placard, une salle de bains, une buanderie ou une autre pièce occupée.
Conserver une évacuation visible
L’installation doit permettre de constater l’écoulement provenant du dispositif de sécurité. Cette visibilité présente aussi un intérêt pratique : elle permet de distinguer plus facilement un goutte-à-goutte lié à la chauffe d’un écoulement inhabituel.
Il est donc déconseillé de chercher à rendre le raccordement totalement étanche entre la sortie du groupe et l’évacuation. Le dispositif de sécurité doit pouvoir fonctionner librement.
Les normes à respecter pour l’évacuation
L’installation d’un chauffe-eau à accumulation ne se limite pas au raccordement du ballon aux réseaux d’eau et d’électricité. La partie hydraulique doit également respecter les règles applicables aux dispositifs de sécurité et à l’évacuation.
En France, le groupe de sécurité doit notamment être conforme à la norme NF EN 1487, tandis que sa mise en œuvre s’inscrit dans le cadre des règles de plomberie applicables, notamment celles du NF DTU 60.1.
Le dispositif de sécurité est généralement taré à 0,7 MPa, soit 7 bars. Son évacuation ne doit jamais être obturée : l’eau doit pouvoir s’écouler librement lorsque la pression augmente.
Le raccordement de la vidange doit notamment respecter plusieurs principes essentiels : une évacuation à l’air libre, une canalisation permettant un écoulement gravitaire correct et une installation protégée contre le gel. Le tuyau d’évacuation doit présenter une pente continue vers le bas, sans configuration susceptible de retenir l’eau ou de gêner le débit.
Il est également important que l’installation reste accessible. Le groupe de sécurité doit pouvoir être contrôlé et manœuvré, tandis que le siphon doit pouvoir être nettoyé en cas d’entartrage ou d’obstruction.
Dans la pratique, les prescriptions exactes dépendent également de la configuration de l’installation et des indications du fabricant. En cas de doute, notamment lors d’une rénovation où aucune évacuation n’est disponible à proximité du ballon, mieux vaut faire vérifier la solution envisagée par un plombier.
Comment poser un siphon de chauffe-eau ?
La pose s’effectue sous l’orifice d’évacuation du groupe de sécurité. Les siphons conçus pour cet usage sont généralement prévus pour se raccorder facilement au groupe et à une canalisation d’eaux usées.
Avant toute intervention, il convient de couper les alimentations nécessaires et de respecter la notice du chauffe-eau et du groupe de sécurité.
La pose suit généralement les étapes suivantes :
- Installer le groupe de sécurité directement sur l’arrivée d’eau froide du ballon conformément aux prescriptions du fabricant.
- Positionner le siphon sous sa sortie d’évacuation, en respectant le système de raccordement prévu.
- Raccorder la sortie du siphon à la canalisation d’eaux usées avec un diamètre adapté.
- Créer une pente régulière vers l’évacuation, afin que l’eau s’écoule naturellement sans stagner dans la canalisation.
- Conserver la mise à l’air libre requise au niveau de l’évacuation du groupe de sécurité et ne jamais condamner ou boucher sa sortie.
- Vérifier l’écoulement après la mise en service, ainsi que l’absence de fuite au niveau des raccordements.
Une erreur fréquente consiste à confondre fuite et écoulement normal. Quelques gouttes pendant la chauffe ne signifient pas nécessairement que le raccordement est défectueux. À l’inverse, un débit continu ne doit pas simplement être masqué en améliorant l’évacuation : sa cause doit être recherchée.
La pression du réseau mérite notamment d’être contrôlée. Lorsque la pression d’alimentation est trop élevée, un réducteur de pression correctement installé peut être nécessaire. Les fabricants préconisent couramment son utilisation lorsque la pression d’alimentation dépasse 5 bars.
Entretien et problèmes fréquents du siphon
Le siphon du chauffe-eau demande peu d’entretien, mais il ne doit pas pour autant être oublié. L’eau qui le traverse peut contenir du calcaire et différents dépôts susceptibles, avec le temps, de réduire la section de passage.
Un siphon bouché se manifeste généralement par une évacuation lente ou un débordement lorsque le groupe de sécurité rejette de l’eau. Il faut alors démonter et nettoyer le siphon lorsqu’il est conçu pour être démontable, puis vérifier que la canalisation située en aval n’est pas obstruée.
Les mauvaises odeurs constituent un autre problème courant. Elles peuvent apparaître lorsque la garde d’eau s’est évaporée, notamment après une longue période sans écoulement, ou lorsque le siphon est encrassé. Un nettoyage et la remise en eau du siphon suffisent souvent à rétablir la barrière contre les odeurs.
Il convient également de surveiller plusieurs situations :
| Symptôme | Cause possible | Vérification à effectuer |
|---|---|---|
| Mauvaises odeurs | Siphon sec ou encrassé | Nettoyer et remettre de l’eau dans le siphon |
| Eau qui déborde | Siphon ou évacuation bouché | Contrôler et nettoyer la canalisation |
| Gouttes pendant la chauffe | Dilatation normale de l’eau | Vérifier que l’écoulement reste limité à la période de chauffe |
| Écoulement continu hors chauffe | Pression excessive, tartre ou groupe défectueux | Faire contrôler la pression et le groupe de sécurité |
| Eau au sol | Mauvais raccordement ou évacuation obstruée | Vérifier le siphon, les raccords et la pente |
| Siphon régulièrement désamorcé | Évaporation ou problème d’évacuation | Contrôler la garde d’eau et le raccordement |
L’entretien concerne aussi le groupe de sécurité lui-même. Les fabricants recommandent généralement de manœuvrer périodiquement sa soupape, souvent une fois par mois, afin de limiter les dépôts de tartre et de vérifier qu’elle n’est pas bloquée. Cette opération peut provoquer un écoulement d’eau : le siphon et son évacuation doivent donc être en état de l’absorber.
Enfin, il ne faut jamais boucher la sortie du groupe de sécurité pour arrêter un écoulement. Si la quantité d’eau rejetée semble excessive, la bonne démarche consiste à rechercher la cause : pression du réseau, entartrage, défaut du groupe de sécurité ou autre problème hydraulique. Le siphon assure l’évacuation de l’eau ; il ne remplace pas le diagnostic de l’installation.
